產品中心

PRODUCT CENTER

填料

應用

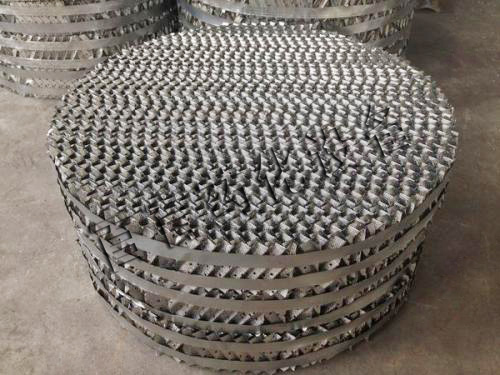

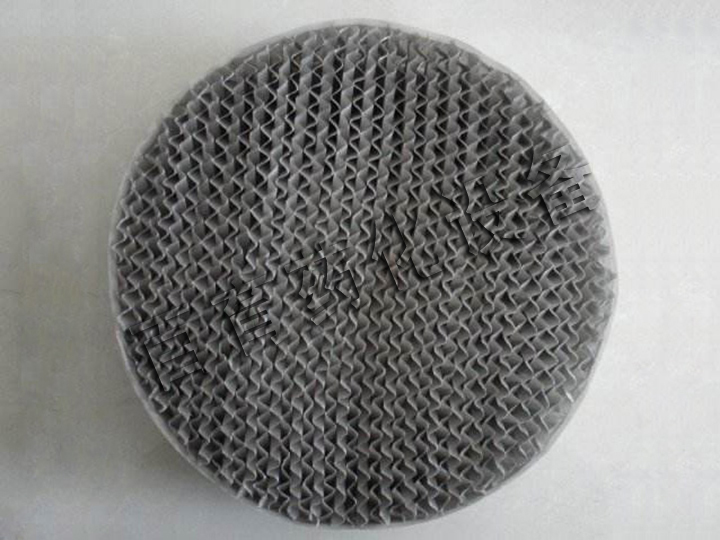

我廠專業生產新型高效波紋規整填料及散堆填料，可采用不銹鋼、銅、鋁、純鈦、鉬二鈦等材質制作。在香料、農藥、精細化工、石油化工等領域得到廣泛應用。規整填料分為網孔、絲網、孔板、壓延孔板等。

原理
被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷換新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料內的水份氣化，在真空系統的作用下，使被干燥物料內部水份和表面水份有利的推出，氣化的水份經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。

技術參數
SW型網孔波紋填料幾何特性參數

填料型號	材質	峰高 h mm	比表面積 m²/m²	水力直徑 ah/mm	傾斜角	空隙率 %	f因子m/s kg/m²	理論塔板 no/m	壓力降 mmhg/m
SW-1型	不銹鋼	4.5	643	5.7	45	91.6	1.4-2.2	5-8	2-3.5
SW-1型	不銹鋼	6.5	450	9	30	95.5	1.5	4-5	1.6-1.8

絲網波紋填料幾何特性參數SC=CY SB=BX

填料型號	材質	峰高 h mm	比表面積 m²/m²	水力直徑 ah/mm	傾斜角	空隙率 %	f因子m/s kg/m²	理論塔板 no/m	壓力降 mmhg/m
CY	不銹鋼	4.3	700	5	45	87-90	1.3-2.4	6-9	5
BX	不銹鋼	6.3	500	7.3	30	95	2-2.4	4-5	1.5

孔板波紋填料幾何特性參數

填料型號	材質	峰高 h mm	比表面積 m²/m²	水力直徑 ah/mm	傾斜角	空隙率 %	f因子m/s kg/m²	理論塔板 no/m	壓力降 mmhg/m
SM125	不銹鋼	24	125	35	45	98.5	3	1-1.2	1.5
Sm225		12	250	15.8	45	97	2.6	2-3	1.5-2
SM325		8	350	12	45	95	2	3.5-4	1.5
SM425		6.5	450	9	45	93	1.5	3-1	1.8

壓延孔板波紋填料幾何特性參數

填料型號	材質	理論塔板no/m	峰高h(yuǎn) mm	空隙率%	比表面積m²/m²	壓力降mmhg/m	f因子m/s kg/m²
700Y	不銹鋼	5-7	4.3	85	700	7	1.6
500X		3-4	6.3	90	500	2	2.1
250Y		2.5-3		97	250	2.25	2.6
